Linia do wytłaczania rur na gaz / wodę Rura spawania PE / HDPE

Opis linii wytłaczania rur z gazem PE / wody zasilającej:

Średnica: Φ20mm-Φ1200mm
Projektujemy i opracowujemy samodzielnie linię do produkcji rur gazowych i wodociągowych HDPE / MDPE . Ta linia do produkcji rur ma wiele cech, takich jak: specjalna konstrukcja, automatyzacja wysokiego stopnia, łatwa obsługa, ciągłe wytwarzanie stabilne i niezawodne i tak dalej. Nadaje się również do wytłaczania z dużą prędkością PE, PP, PPR, PERT, ABS itp. Znakomita charakterystyka tej linii produkcyjnej polega na tym, że może ona nie tylko produkować rurę PE zgodną z międzynarodową normą, ale również wytwarzać druty wzmacniające. kompozytowa rura z tworzywa sztucznego. Rury z tworzyw sztucznych produkowane przez tę linię mają doskonałą sztywność, elastyczność, wysoką wytrzymałość mechaniczną, odporność na pęknięcia naprężeniowe środowiska, odporność na odkształcenia w wyniku pełzania, łączenie cieplne i tak dalej. Stał się pierwszym wyborem dla miejskiej rury gazowej i zewnętrznej rury wodnej.
Cała linia produkcyjna, od ładowania do układania, powinna być sterowana automatycznie przez PLC, charakteryzująca się wysoką niezawodnością, łatwą obsługą i konserwacją. Za pomocą tej linii do wytłaczania, warstwa lub wielowarstwowy drut o wysokiej wytrzymałości, taki jak drut stalowy, włókno szklane i włókno poliestrowe mogą być nawijane za pomocą istniejącej czystej rury PE, aby zwiększyć ciśnienie robocze rury do 4MPA.
Linia do wytłaczania rur HDPE / MDPE obejmuje przede wszystkim wytłaczarkę jednoślimakową, formy, zbiornik wody do kalibracji próżniowej, zbiornik chłodzący do wody rozpryskowej, maszynę odciąganą, maszynę do cięcia i uchwyt do przewracania.
Wytłaczarka:

Linia do wytłaczania rur HDPE / MDPE przyjmuje wysoką prędkość i wydajność wytłaczarki jednoślimakowej. Śruba ma jednostkę barierową, specjalne komponenty do mieszania materiałów i nowy styl rowków cylindrycznych. Wytłaczarka wyposażona jest w wentylator o niskim poziomie hałasu, ceramiczny pierścień grzewczy, reduktor prędkości o dużej prędkości i całkowicie automatyczną ładowarkę próżniową. Taka konfiguracja zapewnia dobrą plastyczność i efekt mieszania. Zapewnia również dużą szybkość, stabilną produkcję i dużą wydajność.
Linia do znakowania rur:

Jest wytłaczany przez wytłaczarkę jednoślimakową SJ30 / 25 przez złożoną matrycę do wytłaczania.
Umrzeć głową:

Materiał głowicy jest wysokiej jakości 40Cr. Jest to najbardziej zaawansowana spiralna lub kratkowa głowica na świecie, która zapewnia stabilne wytłaczanie w procesie produkcyjnym. Aby dopasować wydajność materiału PE i zapewnić stabilność średnicy rury i okrągłości przy wytwarzaniu grubościennej rury z dużą prędkością, stosujemy chłodzenie warstewką wody i chłodzenie obiegowe wodą (lub olejem).

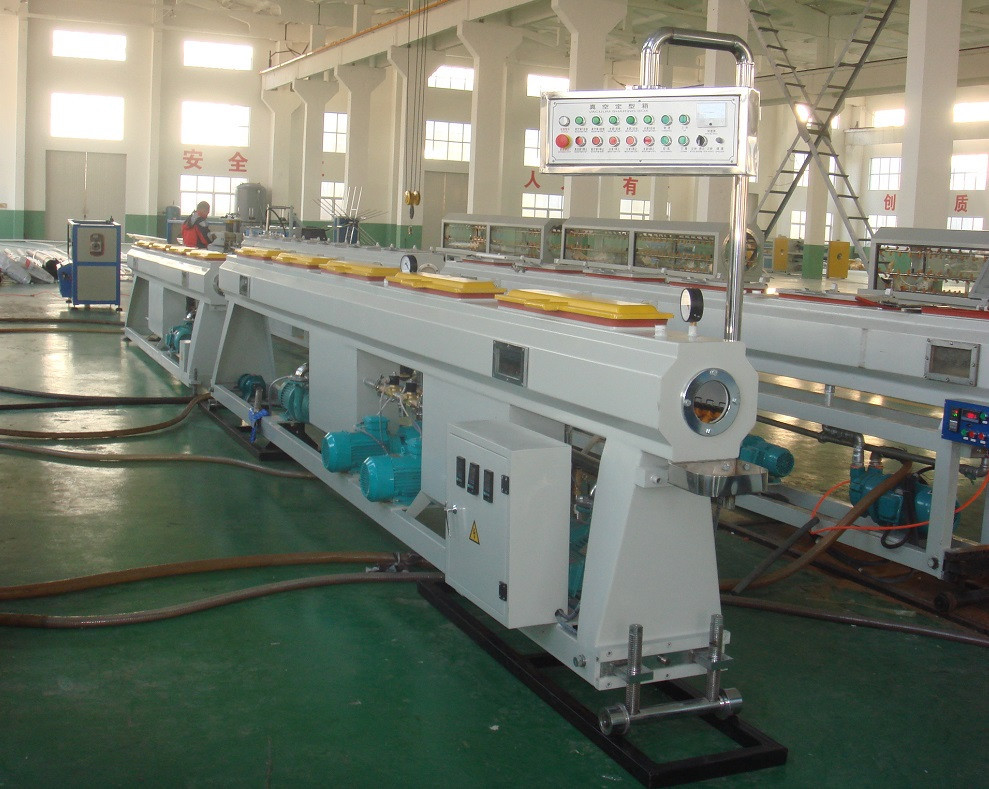

Zbiornik na wodę kalibrowany próżniowo:

Korpus wykonany jest z wysokiej twardości i dobrej jakości płyty ze stali nierdzewnej. Posiada zaawansowany system cyrkulacji wody i chłodzenia wysokociśnieniowego, sprzęt do regulacji próżni oraz dokładny system automatycznego kontrolowania temperatury wody i poziomu wody. Dokładna tuleja do kalibrowania brązu zapewnia szybkość chłodzenia i rurkę formującą. Może to być trójwymiarowy skorygowany w górę iw dół oraz w lewo i prawo.
Zbiornik do chłodzenia wodą:

Korpus wykonany jest ze stali nierdzewnej, a ductcoat to przezroczysta, miękka kurtyna PVC. Pływak ze stali nierdzewnej dostosowuje poziom wody i kontroluje temperaturę wody. Materiał dyszy to tworzywo sztuczne ABS. Rama maszyny może być regulowana w górę iw dół. W zbiorniku jest rolka.
Maszyna odciągająca:

Możemy zaoferować dwa tory, trzy tory, cztery tory, pięć torów i sześć torów odciągających maszynę według różnej średnicy i grubości ścianki rury. Przyjmuje konwersję częstotliwości. Każda rama trakcyjna przenosi się z łańcuchem, który zapewnia równomierne poruszanie się każdej gąsienicy. Jest to pneumatyczne i mechaniczne połączenie zaciskowe. Łożysko ma specjalną konstrukcję, która może skutecznie zmniejszyć błąd instalacji.
Maszyna do cięcia:

Jest to automatyczna maszyna do cięcia bezwonnego. Gładki przekrój, synchroniczny napęd częstotliwości, wysoka dokładność i niski poziom hałasu. Rura o dużej średnicy wykorzystuje w pełni automatyczną planetarną maszynę do cięcia. Jest to synchronizacja z całą linią produkcyjną. Regulacja elastyczności miejsca ostrza i głębokości cięcia zapewnia niezawodność maszyny tnącej.
Układ sterowania:

Możemy zaoferować system sterowania PLC SIEMENS, który jest inteligentnym systemem sterowania. Możemy również zaoferować zwykły system sterowania, który wykorzystuje części elektryczne SIEMENS, regulator temperatury Omron. Inteligentna kontrola upraszcza obsługę.

Główny parametr techniczny:
