Linia do ciągnięcia rur PPR Solid, automat do wytłaczania rur PPR

Opis linii do wytłaczania rur PPR:

Średnica Zakres: (OD) Φ20mm-Φ160mm

Wprowadzenie rury PPR:

Projektujemy i rozwijamy linię do produkcji rur PPR i linię do produkcji rur gazowych. Rury z tworzyw sztucznych, które są produkowane przez tę linię, mają doskonałą sztywność, energooszczędną izolację i nietoksyczne działanie zdrowotne. Stał się pierwszym wyborem dla rury ciepłej / zimnej wody.

Rura PPR produkowana z naszej maszyny posiada następujące funkcje:

(1). Rura jest nowym przyjaznym dla środowiska produktem.
(2). Ma funkcje sanitarne, nietoksyczne, nierdzewną, odporność na ciepło i długą żywotność.
(3). Głównie stosowane w dziedzinie zaopatrzenia w wodę i ciepłej wody na ciepło dla mieszkańców życia i przemysłu.
(4). Może zastąpić rurę miedzianą i rurę aluminiową.
(5). Maszynę można zmienić, tworząc rurę PPA / PPC / PP / PE.

Wprowadzenie techniczne:

Najpierw włóż materiał PP-R i inny materiał pomocniczy do mieszalnika i wymieszaj materiał symetrycznie, a następnie podawaj do leja samowyładowczego, w tym samym czasie do wytłaczarki ciepła i utrzymuj temperaturę, a materiał topi się i uplastycznia za pomocą wytłaczarki, a następnie wytłacza przez umieść i udaj się do urządzenia do kalibracji podciśnienia, a następnie ochładzaj i kalibruj, następnie odciągaj maszynę odciągającą, a następnie drukuj słowo za pomocą drukarki atramentowej, a następnie umieszczaj w automatycznej oprawie, aby zakończyć automatyczne cięcie zgodnie z ustaloną długością i układanie na półce. A odpowiedni produkt jest pakowany i umieszczany w magazynie, a gorszy produkt jest miażdżony i poddawany recyklingowi.

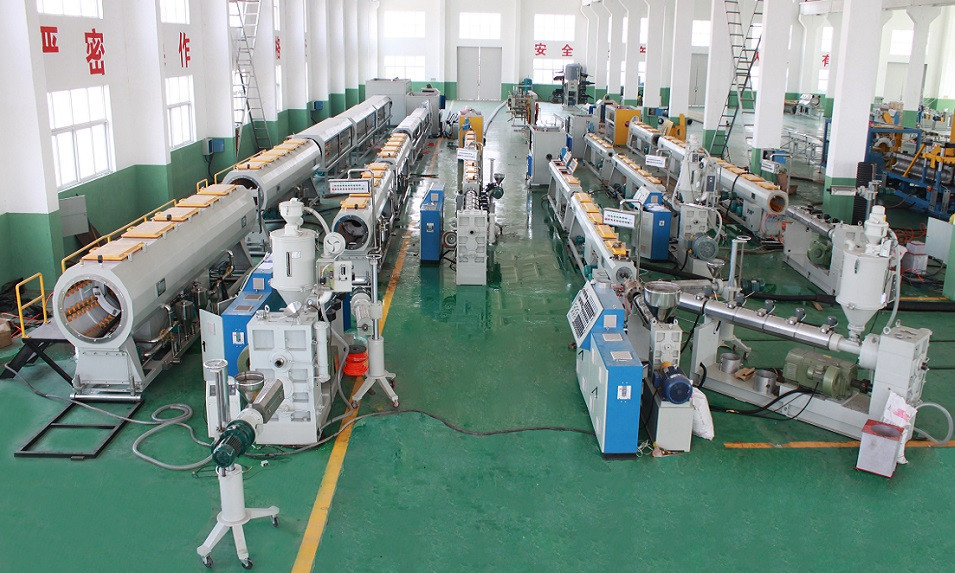

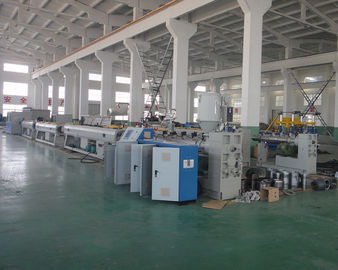

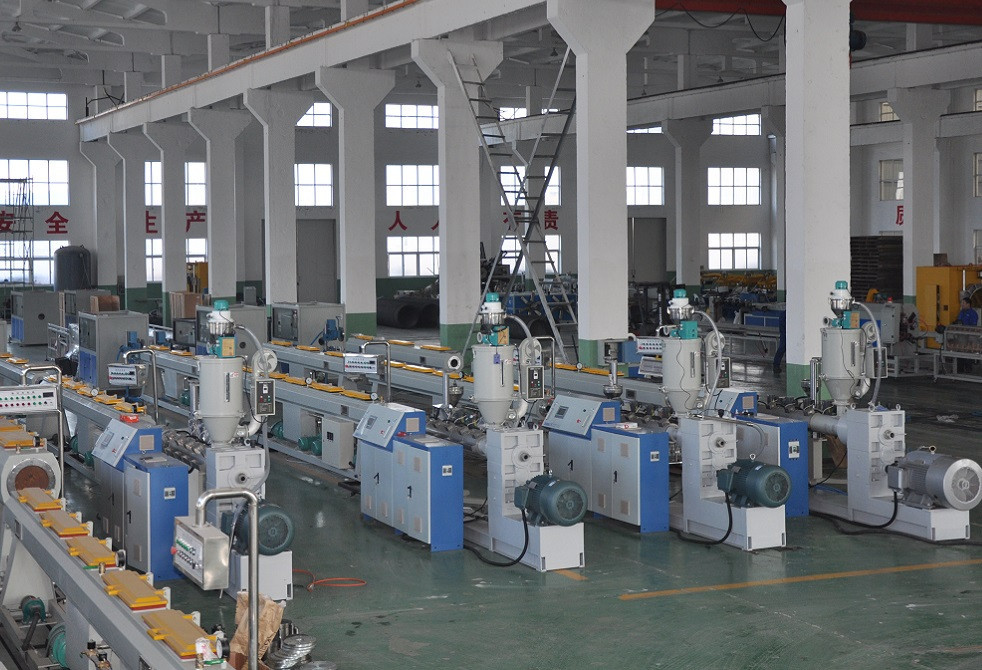

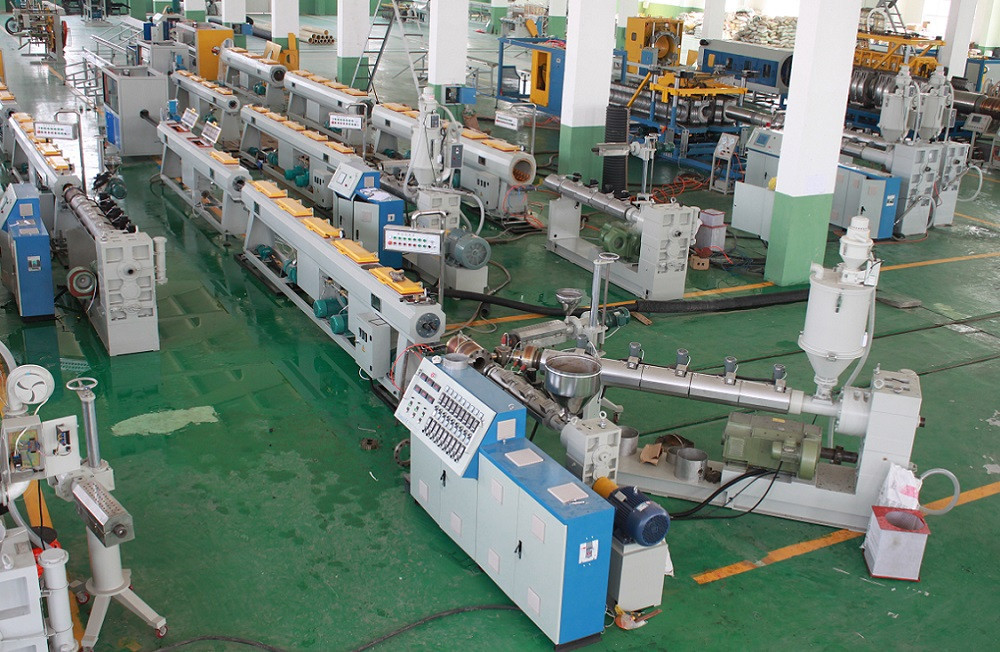

Ta linia do wytłaczania rur obejmuje przede wszystkim wytłaczarkę jednoślimakową, formy, zbiornik wody do kalibracji próżniowej, zbiornik chłodzący do wody rozpryskowej, maszynę odciąganą, maszynę do cięcia (lub nawijarkę) i uchwyt do przetaczania.

Wytłaczarka:

Linia do wytłaczania rur PPR przyjmuje wysoką prędkość i wydajność wytłaczarki jednoślimakowej. Śruba ma jednostkę barierową, specjalne komponenty do mieszania materiałów i nowy styl rowków cylindrycznych. Wytłaczarka wyposażona jest w wentylator o niskim poziomie hałasu, ceramiczny pierścień grzewczy, reduktor prędkości o dużej prędkości i całkowicie automatyczną ładowarkę próżniową. Taka konfiguracja zapewnia dobrą plastyczność i efekt mieszania. Zapewnia również dużą szybkość, stabilną produkcję i dużą wydajność.

Linia do oznaczania rur:

Jest wytłaczany przez wytłaczarkę jednoślimakową SJ30 / 25 przez złożoną matrycę do wytłaczania.

Umrzeć głową:

Materiał głowicy jest wysokiej jakości 40Cr. Jest to najbardziej zaawansowana spiralna lub kratkowa głowica na świecie, która zapewnia stabilne wytłaczanie w procesie produkcyjnym. Aby dopasować wydajność materiału PPR i zapewnić stabilność średnicy rury i okrągłości przy produkcji grubościennej rury z dużą prędkością, stosujemy chłodzenie warstewką wody i chłodzenie obiegowe wodą (lub olejem).

Zbiornik wody do kalibracji próżniowej:

Korpus wykonany jest z wysokiej twardości i dobrej jakości płyty ze stali nierdzewnej. Posiada zaawansowany system cyrkulacji wody i chłodzenia wysokociśnieniowego, sprzęt do regulacji próżni oraz dokładny system automatycznego kontrolowania temperatury wody i poziomu wody. Dokładna tuleja do kalibrowania brązu zapewnia szybkość chłodzenia i rurkę formującą. Może to być trójwymiarowy skorygowany w górę iw dół oraz w lewo i prawo.

Chłodzący strumień wody:

Korpus wykonany jest ze stali nierdzewnej, a klosz z przezroczystej miękkiej folii PVC. Pływak ze stali nierdzewnej dostosowuje poziom wody i kontroluje temperaturę wody. Materiał dyszy to tworzywo sztuczne ABS. Rama maszyny może być regulowana w górę iw dół. W zbiorniku jest rolka.

Maszyna odciągana:

Przyjmuje konwersję częstotliwości. Każda rama trakcyjna przenosi się z łańcuchem, który zapewnia równomierne poruszanie się każdej gąsienicy. Jest to pneumatyczne i mechaniczne połączenie zaciskowe. Łożysko ma specjalną konstrukcję, która może skutecznie zmniejszyć błąd instalacji.

Maszyna do cięcia:

Jest to automatyczna maszyna do cięcia bezwonnego. Gładka sekcja cięcia, napęd konwersji częstotliwości, wysoka dokładność i niski poziom hałasu.

Układ sterowania:

Możemy zaoferować system sterowania PLC SIEMENS, który jest inteligentnym systemem sterowania. Również możemy zaoferować zwykły system sterowania, który wykorzystuje części elektryczne SIEMENS, regulator temperatury Omron. Inteligentna kontrola sprawia, że ​​obsługa jest prosta.

Główny parametr techniczny:
