Maszyna do formowania rur falistych o masie 260 kg / h

Maszyna do formowania rur falistych o masie 260 kg / h

  • Maszyna do formowania rur falistych o masie 260 kg / h
  • Maszyna do formowania rur falistych o masie 260 kg / h
  • Maszyna do formowania rur falistych o masie 260 kg / h
  • Maszyna do formowania rur falistych o masie 260 kg / h
  • Maszyna do formowania rur falistych o masie 260 kg / h
Maszyna do formowania rur falistych o masie 260 kg / h
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: SD HUASU
Orzecznictwo: ISO
Numer modelu: SBG 250
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Standardowe opakowanie
Czas dostawy: 30 dni roboczych
Zasady płatności: T / T
Możliwość Supply: 50 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
Średnica rury: OD 90-315 mm Wytłaczarka: SJ 90/30
Wynik: 120-260 kg / godz Silnik prądu przemiennego: 75 kW
Falownik: WĄTEK System zywieniowy: Automatyczny
Całkowita moc: 120kW
High Light:

260 kg / h Maszyna do formowania rur falistych

,

maszyna do formowania rur z pojedynczą ścianką

,

maszyna do formowania rur falistych o mocy 120 kW

 260 kg / H Wspólna linia do wytłaczania rur falistych z pojedynczą ścianką Maszyna do formowania rur falistych

  • Maszyna do formowania rur falistych ma zamknięta struktura i możemy również zapewnić formowanie próżniowe.Forma formująca porusza się tam iz powrotem w zamkniętym i integralnym tunelu.Tunel formujący to konstrukcja warstwowa i wymuszone chłodzenie formy poprzez chłodzenie wodą Listwa formująca wykonana jest ze stali węglikowej, dzięki czemu jest odporna na korozję.

    Maszyna do rur falistych jednościennych została opracowana przez Shandong Huasu.Przyjmuje koła zębate do uruchamiania modułów i szablonów, aby realizować chłodzenie cyrkulacyjne wody i chłodzenie powietrzem produktów, co zapewnia formowanie z dużą prędkością, a nawet pofałdowanie, gładką wewnętrzną i zewnętrzną ścianę rury.Te rury karbowane są szczególnie stosowane w rurach przewodowych z przewodami.

    Rury faliste jednościenne są szeroko stosowane w dziedzinie przewodów samochodowych, elektrycznych rur przepuszczających gwint, obwodów obrabiarek, rur ochronnych lamp i latarni, rur klimatyzacji i pralki itp.

  • Lista linii produkcyjnych
Nie. Nazwa i model Ilość
01 Wytłaczarka jednoślimakowa SJ90x30 1 zestaw
02 Pleśnie Blok formy z głowicą matrycy 50 mm 7 zestawów
63mm blok formy głowicy matrycy
Blok formy z głowicą matrycową 75 mm
Blok formy 90 mm z głowicą matrycy
Blok formy z głowicą matrycową 110 mm
Blok formy 160 mm
Blok formy z głowicą matrycy 200 mm
03 Maszyna do formowania SBCJ-200 1 zestaw
04 Maszyna do cięcia STG-200 1 zestaw
05 Wspornik wywracający 1 zestaw
06 System sterowania PLC 1 zestaw



  • Szczegółowe informacje techniczne

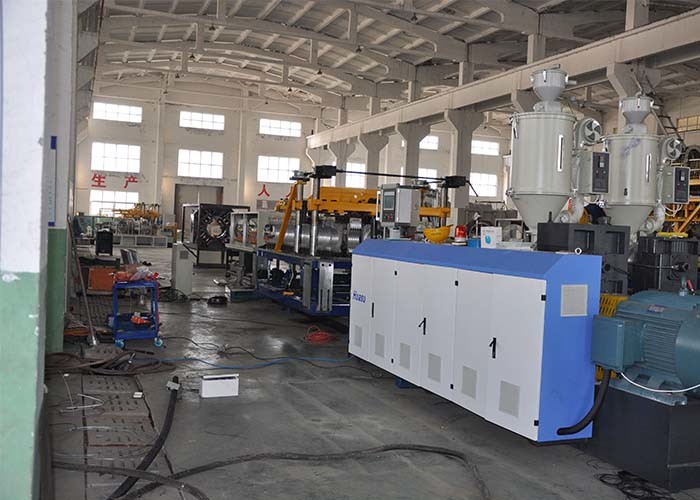

1.0 Wytłaczarka jednoślimakowa S.jot90x30

- Śruba walcowa Twardość śruby HV> 740

--Materiał 38CrMoAlA Twardość lufy HV> 940

- Obsługa azotowania

- Głębokość azotowania cylindrycznego 0,4--0,7 mm

- Głębokość azotowania śrubowego 0,3-0,6 mm

- Średnica śruby 90 mm

-L: D 30︰1



Ogrzewanie i chłodzenie

- Beczkowa strefa grzewcza 5 stref x 4,5 kW

- Strefa chłodzenia lufy 5 stref x 0,18 kW

- Moc podgrzewania beczki 23kW

Napędowy

- Silnik prądu przemiennego 150-1500 obr / min 75 kW

--Przetwornik Fuji

- Napęd skrzyni biegów

- Materiał przekładni 20CrMnTi

-Gear Type Helical Gear

- Max.Wydajność 260 kg / h

1.1 System automatycznego karmienia

--Suszarka automatyczna 1 szt

-Materiał Auto-Loader 1 szt



2.0 Formy

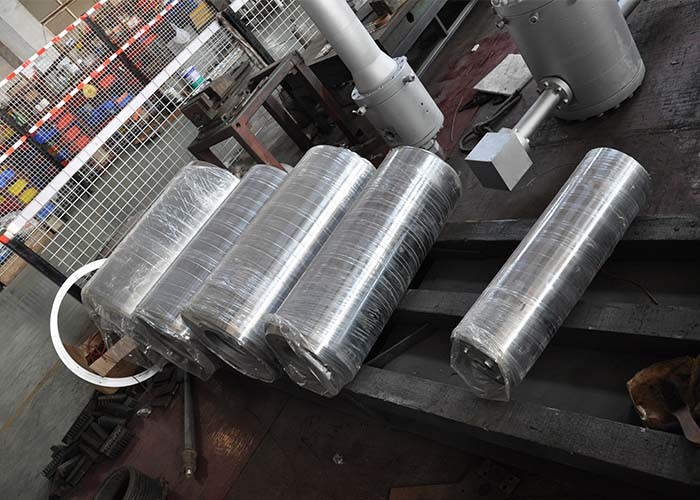

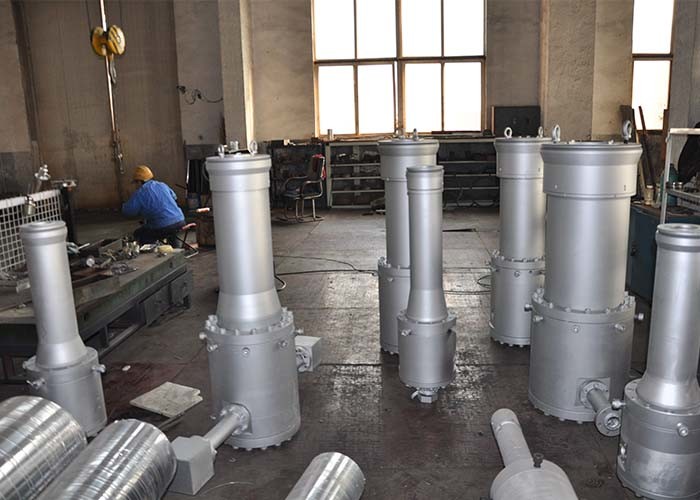

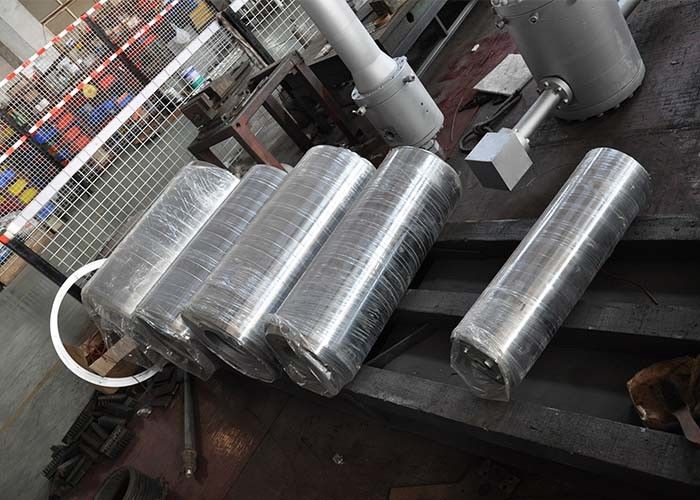

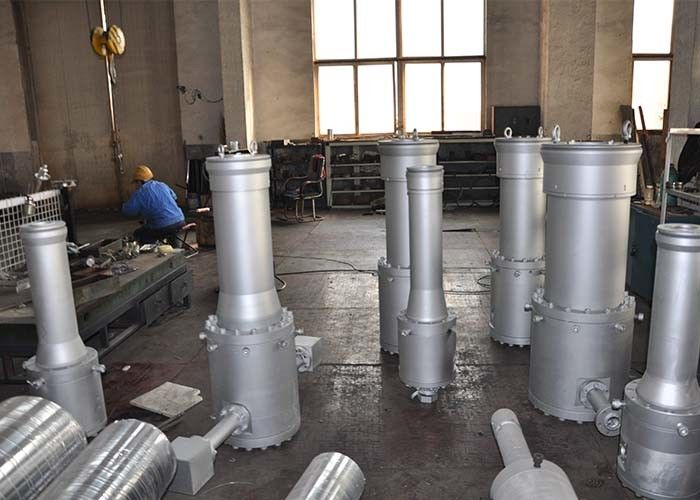

2.1 Głowica

- Specyfikacja: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

- Spirala struktury matrycy

- Materiał 40 Azotowanie i hartowanie Cr

2.2 Forma Bzamek

-Materiał Wysokiej jakości stop aluminium

-Ilość 35 par

- Chłodzenie Chłodzenie powietrzem

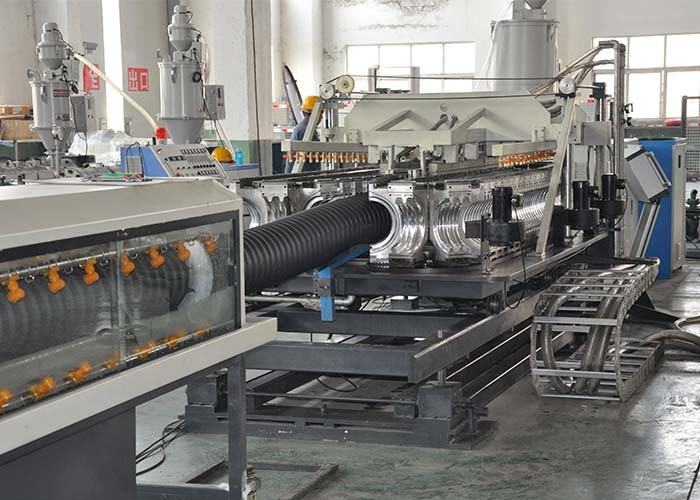

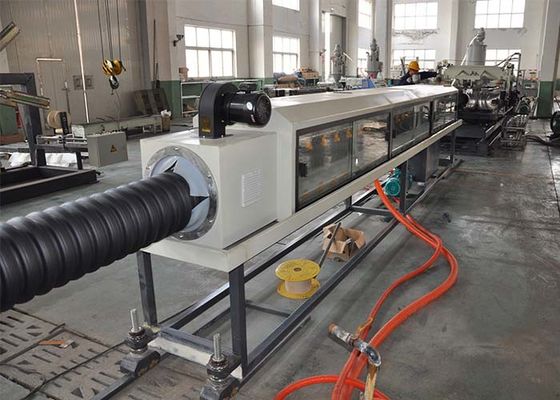

3.0 Maszyna do formowania SBCJ-200

- Długość łańcucha modułu 4620 mm

- Ilość modułów 35 par (forma aluminiowa)

- Falownik 1 szt

- Górny i dolny silnik napędowy w fazie 3,7 kW

- Tryb chłodzenia Chłodzenie powietrzem

- Ciśnienie kanałów chłodzących modułu 1,8 MPa

- Wysokość środkowa (mm) 1050 mm (regulowana)

- Moduł Φ 50, Φ 63, Φ 75, Φ 90, 110, Φ 160, Φ 200 mm

- Auto - system smarowania 1 zestawy

- Temperatura wody chłodzącej 8-20 ℃

- Max.Zużycie wody 1,5 cum / h

- Max.Regulacja pozioma ± 50 mm

- Max.Regulacja pionowa 100 mm

- Waga maszyny 3000 kg



4.0 Maszyna do cięcia STG-200

- ID średnicy rury Φ50-Φ200mm

- Zaciskanie „połowy” zacisku za pomocą cylindra

- Mocowanie pneumatyczne

- Cięcie na ustaloną długość: Maszyna do formowania liczy długość rury i podaje kolejność cięcia.



5.0 Wspornik wywracający

- Długość 6000 mm



6.0 PLC Kontrola System

--Kontrola temperatury

- Stycznik (Siemens)

- Menu angielskie

- Interfejs maszyny ludzkiej 10.4 1 zestaw (Siemens)

- System PLC nowej generacji 1 zestaw (Siemens)

- Ekran dotykowy, dialog człowiek-maszyna

Maszyna do formowania rur falistych o masie 260 kg / h 0Maszyna do formowania rur falistych o masie 260 kg / h 1
