Linia do wytłaczania rur z tektury falistej o średnicy 200 mm

Linia do wytłaczania rur z tektury falistej o średnicy 200 mm

  • Linia do wytłaczania rur z tektury falistej o średnicy 200 mm
  • Linia do wytłaczania rur z tektury falistej o średnicy 200 mm
  • Linia do wytłaczania rur z tektury falistej o średnicy 200 mm
Linia do wytłaczania rur z tektury falistej o średnicy 200 mm
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: SD Huasu Brand
Orzecznictwo: CE, ISO9001:2008, UL, QS, GMP
Numer modelu: Linia do wytłaczania rur karbowanych jednościennych PE
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Standardowe opakowanie
Czas dostawy: 30 dni roboczych
Zasady płatności: T / T
Możliwość Supply: 50 zestawów / miesiąc
Kontakt
Szczegółowy opis produktu
Pleśnie: Głowica, bloki formy, rękaw wodny Wytłaczarka: SJ 90/33
L / D: 33/1 Ogrzewanie beczki: 5 stref x 4,5 kW
Chłodzenie beczki: 5 stref x 0,18 kW Silnik: 150-1500 obr / min 75 kW
High Light:

Linia do wytłaczania rur ochronnych 200 mm

,

linia do wytłaczania rur falistych

,

linia do wytłaczania rur PE PE

Linia do wytłaczania rur z tektury falistej 50 mm-200 mm z wytłaczarką SJ90 / 33



Lista linii produkcyjnych

Nie. Nazwa i model Ilość
01 Wytłaczarka jednoślimakowa SJ90x30 1 zestaw
02 Pleśnie Blok formy z głowicą matrycową 50 mm 7 zestawów
63mm blok formy głowicy matrycy
Blok formy z głowicą matrycy 75 mm
Blok formy z głowicą matrycową 90 mm
Blok formy z głowicą matrycową 110 mm
Blok formy 160 mm z głowicą matrycową
Blok formy z głowicą matrycy 200 mm
03 Maszyna do formowania SBCJ-200 1 zestaw
04 Maszyna do cięcia STG-200 1 zestaw
05 Wspornik wywracający 1 zestaw
06 System sterowania PLC 1 zestaw

Szczegółowe informacje techniczne

1.0 Wytłaczarka jednoślimakowa S.jot90x30

- Śruba z łbem walcowym Twardość śruby HV> 740

--Materiał 38CrMoAlA Twardość lufy HV> 940

- Obsługa azotowania

- Głębokość azotowania cylindrycznego 0,4--0,7 mm

- Głębokość azotowania śrubowego 0,3-0,6 mm

- Średnica śruby 90 mm

-L: D 30︰1

Ogrzewanie i chłodzenie

- Beczkowa strefa grzewcza 5 stref x 4,5 kW

- Strefa chłodzenia lufy 5 stref x 0,18 kW

- Moc podgrzewania beczki 23kW

Napędowy

- Silnik prądu przemiennego 150-1500 obr / min 75 kW

--Przetwornik Fuji

- Napęd przekładni koła zębatego

- Materiał przekładni 20CrMnTi

-Gear Type Helical Gear

- Max.Wydajność 260 kg / h

1.1 System automatycznego karmienia

--Suszarka automatyczna 1 szt

-Materiał Auto-Loader 1 szt

2.0 Formy

2.1 Głowica

- Specyfikacja: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

- Spirala struktury matrycy

- Materiał 40 Azotowanie i hartowanie Cr

2.2 Forma Bzamek

-Materiał Wysokiej jakości stop aluminium

-Ilość 35 par

- Chłodzenie Chłodzenie powietrzem

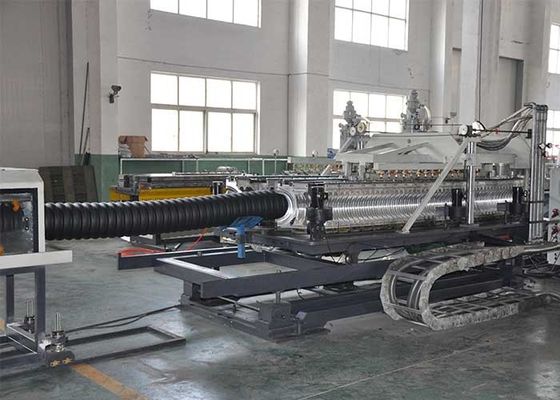

3.0 Maszyna do formowania SBCJ-200

- Długość łańcucha modułu 4620 mm

-Ilość modułów 35 par (forma aluminiowa)

- Falownik 1 szt

- Górny i dolny silnik napędowy w fazie 3,7 kW

- Tryb chłodzenia Chłodzenie powietrzem

- Ciśnienie kanałów chłodzących modułu 1,8 MPa

- Wysokość środkowa (mm) 1050 mm (regulowana)

- Moduł 50, Φ 63, Φ 75, Φ 90, 110, Φ 160, Φ 200 mm

--Auto - system smarowania 1 zestawy

- Temperatura wody chłodzącej 8-20 ℃

- Max.Zużycie wody 1,5 cum / h

- Max.Regulacja pozioma ± 50 mm

- Max.Regulacja pionowa 100 mm

- Waga maszyny 3000kg

4.0 Maszyna do cięcia STG-200

- ID średnicy rury Φ50-Φ200mm

- Zaciskanie „połowy” zacisku za pomocą cylindra

- Mocowanie pneumatyczne

- Cięcie na ustaloną długość: Maszyna formująca zlicza długość rury i podaje kolejność cięcia.

5.0 Wspornik wywracający

- Długość 6000 mm

6.0 PLC Kontrola System

--Kontrola temperatury

- Stycznik (Siemens)

- Menu angielskie

- Interfejs maszyny ludzkiej 10.4 1 zestaw (Siemens)

- System PLC nowej generacji 1 zestaw (Siemens)

- Ekran dotykowy, dialog człowiek-maszyna

Linia do wytłaczania rur z tektury falistej o średnicy 200 mm 0Linia do wytłaczania rur z tektury falistej o średnicy 200 mm 1
