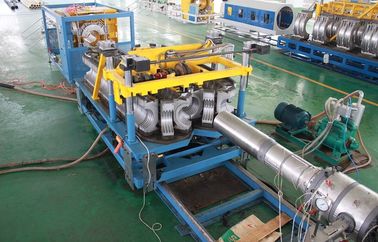

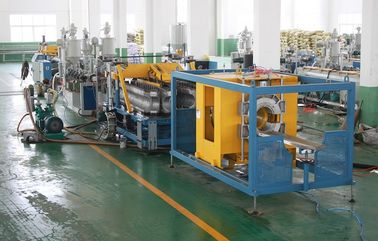

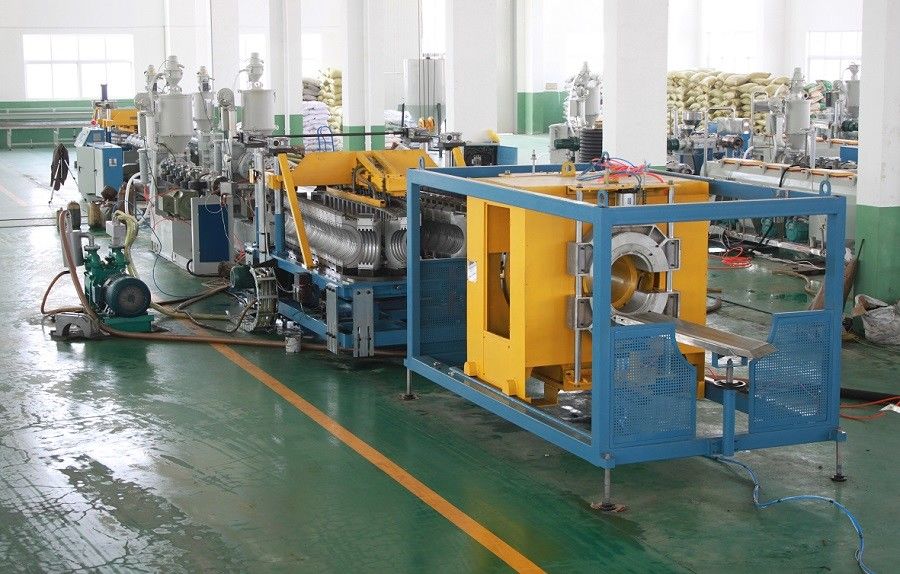

Automatyczna linia do wytłaczania rur z podwójną ścianką, urządzenie do rur falistych SBG500

Opis wytłaczarki do rur z podwójną ścianką SBG500 HDPE / PP:

Zakres średnic : (ID) Φ200mm-Φ500mm

Rura falista z podwójną ścianką

Oprócz ogólnej rury z tworzyw sztucznych ma dobrą odporność na korozję, wysoką izolację, gładką ścianę wewnętrzną, mały opór przepływu i inne cechy. Rury karbowane z podwójnymi ściankami są strukturalnie zoptymalizowane pod kątem maksymalizacji właściwości użytkowych. Ukształtowana ściana zewnętrzna zapewnia bardzo dobrą sztywność obwodową, optymalną elastyczność - równowagę sztywności, stabilność w stosunku do gruntu w podziemnych systemach kanalizacyjnych dzięki profilom zewnętrznym. Umożliwia nieznaczne zakrzywienie itp. Jednocześnie ciężar właściwy rury jest znacznie mniejszy w porównaniu do klasycznych systemów, oferując dodatkowe korzyści w zakresie obsługi, przechowywania i instalacji.

Linia rur falistych z podwójnymi ściankami

Linia produkcyjna z corruated pipe została opracowana przez naszą firmę dzięki dziewięćdziesięciokrotnie zaawansowanej technologii zachodniej Europy. Maszyna jest wyposażona w jednostopniowy, podwójnie rurowy rozpylacz ze stali nierdzewnej, w celu utworzenia linii produkcyjnej. Zapobiega stanom odpadów, gdy jedna rura jest regulowana, a druga jest uszkodzona. Automatyczna, jednokierunkowa podwójna winda i nóż są połączone z technologią frontowego kształtowania, aby zwiększyć elastyczność pracy. Pozwól cieszyć się korzyściami ekonomicznymi wynikającymi z osobnego sterowania wytłaczaniem z dwiema tubami. Może w pełni wykorzystać wytłaczaną wydajność wytłaczarki. Nawet jeśli produkuje rury o małej średnicy, może również uzyskać dużą wydajność.

Wytłaczarka z pojedynczym ślimakiem :

Wytłaczarka jednoślimakowa o dużej prędkości i wydajności jest specjalnie zaprojektowana do wytłaczania materiału HDPE, LDPE i PP, rowkowana lufa, wyposażona w wentylator o niższym poziomie hałasu, dużą prędkość i twardy reduktor. Wewnętrzna i zewnętrzna warstwa falistej rury są niezależnie doprowadzane przez dwa plastikowe wytłaczarki. Może sprawić, że warstwy wewnętrzne i zewnętrzne wytworzą inny materiał i zagwarantują wysoką wydajność wyciskania.

Głowa matrycy :

Stempel do wyciskania ma dwie struktury kanałowe, azotowanie i polerowanie, specjalnie zaprojektowane formy do ust, odpowiednie dla różnych materiałów i różnych produkowanych rur o sztywności pierścienia. Specjalna konstrukcja formy zapewnia równomierną grubość ścianki wewnętrznej i zewnętrznej oraz stabilność formy.

Tekturnica :

Corrugator to przyjęta struktura pozioma z transmisją łańcuchową, wyposażona w system chłodzenia na otwartej wodzie i system formowania próżniowego. To znacznie zwiększa szybkość produkcji. Funkcja "belling on line" zmniejsza koszty inwestycji i zwiększa wydajność produkcji. Ruchomy blok formy przyjmuje synchroniczny górny i dolny mechaniczny układ napędowy i zaawansowany system samosmarowania. Zapewnia on dokładność ruchu i stabilność jakości rur.

Bloki formy :

Są to pofałdowane formy formujące, które są formowane przez specjalny materiał ze stopu aluminium poprzez precyzyjne odlewanie. Mają wysoką precyzję i wytrzymałość oraz doskonałe rozpraszanie ciepła.

Maszyna do cięcia :

Ostrze ze stali stopowej o wysokiej wytrzymałości, cięcie obrotowe, gładkie nacięcie rury, cięcie bez pyłu. Urządzenie śledzące dokonuje precyzyjnej lokalizacji cięcia. Niemcy SIEMENS profesjonalny programowany sterownik PLC sprawia, że ​​obsługa jest łatwa i delikatna.

System kontroli :

Przyjmuje profesjonalny system sterowania PLC SIEMENS, 15-calowy kolorowy ekran dotykowy z interfejsem człowiek-maszyna, wysoką automatyzację, niezawodne działanie, łatwą obsługę, funkcję zdalnej komunikacji, która może realizować zdalne diagnozowanie usterek i wykluczać możliwość.

Główny parametr techniczny:
