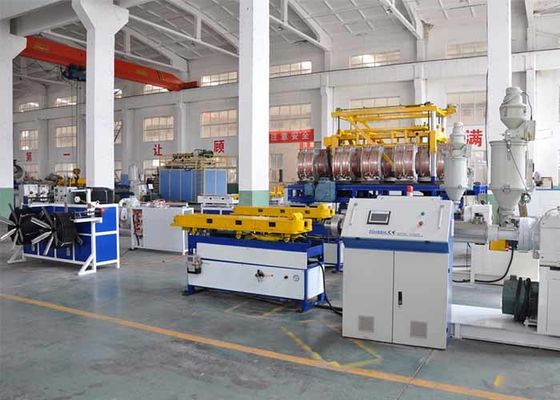

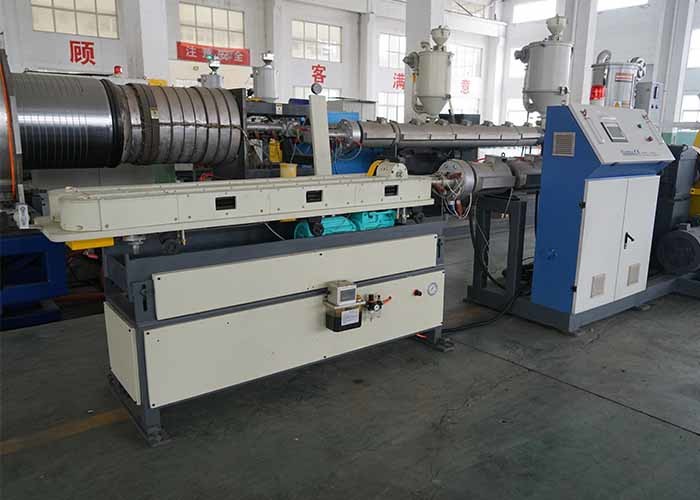

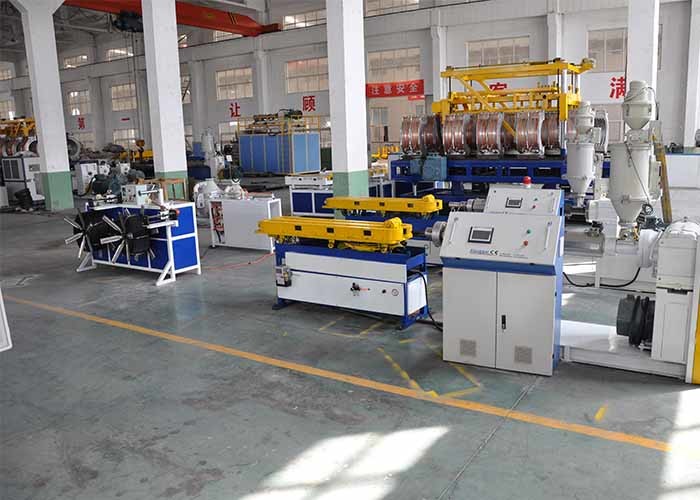

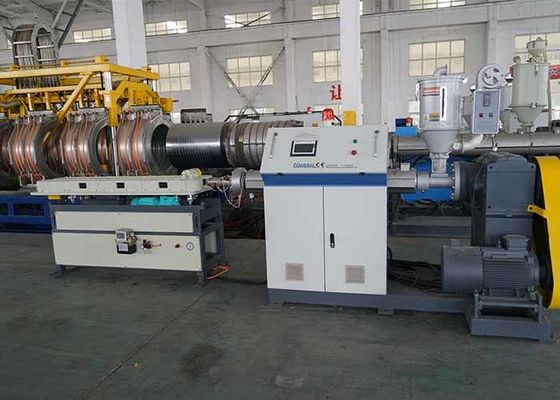

80 kg / h Wyjście szybkobieżna jednościenna rura falista linia SBG-50 22kw Motor
Informacje ogólne
- Specjalne życzenie klienta:
- Specjalizacja:
- Produkty:
- Zastosowanie: przewodzenie elektryczne, odprowadzanie wody
- Długość rur: zgodnie z zapytaniem klienta
- Zalecany surowiec:
- Lista rur i klasa ciśnienia:
| NIE. |
Średnica wewnętrzna (mm) |
Średnica zewnętrzna (mm) |
Uwaga |
| 1 |
|
16 |
|
| 2 |
|
23 |
Stan środowiska
| Lokalizacja |
Warsztat |
| Zasilacz |
Brak strefy niebezpiecznej, brak strefy wyłączania zasilania |
| Stopień wilgotności |
≤95% |
| Temperatura |
0-36 ℃ |
Stan pracy
| Moc |
380 V / 3 fazy / 50 Hz |
| Całkowita moc |
25kw |
| Woda chłodząca |
Recykling wody.≤20 ℃, ≥ 0,3 MPa, ～ 0,5 T / h |
| Skompresowane powietrze |
0,3 m3 / min, ＞ 0,5Mpa |
| Wymiar linii |
6,5 m/1,5 m / 1,5 m |
Główne parametry techniczne
| Wytłaczarka |
Silnik |
Maksymalna wydajność |
Uwaga |
| SJ55 / 30 |
22kw |
80 kg / godz |
|
1. Wydajność wyjściowa zależy od materiałów i warunków pracy.
2. Prędkość linii: zależnie od grubości, kształtu rury i warunków pracy.
3. Kierunek operacji: od prawej do lewej.
4. Kolor linii: kolor standardowy HUASU.
5. Zastrzega sobie prawo do poprawiania specyfikacji linii, jeżeli w przyszłości nastąpią jakiekolwiek zmiany klient nie zostanie o tym poinformowany.
Konfiguracja sprzętu
| Nie. |
Nazwa i model |
Ilość |
| 1.0 |
Wytłaczarka jednoślimakowa SJ-55/30 |
1 zestaw |
| 2.0 |
Pleśnie |
głowica matrycy i blok formy (16 mm, 23 mm) |
2 zestawy |
| 3.0 |
Maszyna do formowania |
1 zestaw |
| 4.0 |
Maszyna do nawijania |
1 zestaw |
| 5.0 |
System sterowania PLC |
1 zestaw |
Szczegółowe informacje techniczne Informacja
1.0 Pojedynczy-Wytłaczarka ślimakowa SJ-55 /30
- Twardość wkrętów HV> 740
- Twardość lufy lufy HV> 940
- Obsługa azotowania materiału 38CrMoAlA
- Głębokość azotowania cylindrycznego 0,5-0,7 mm
- Głębokość azotowania śrubowego 0,4-0,6 mm
- Średnica śruby 55 mm
- Dł .: D 30: 1
Ogrzewanie i chłodzenie
- Beczkowa strefa grzewcza 3 strefy × 4kw
- Strefa chłodzenia lufy 3 strefy × 0,06 kW
- Strefy 2 strefy podgrzewania głowicy
Napędowy
- Moc napędu 22kW
- Konwersja częstotliwości Hitachi, Japonia
- Twarda powierzchnia koła zębatego skrzyni biegów
2.0 Formy
2.1 Umierać Głowa
- Specyfikacja φ16, φ23mm
-Materiał 40Cr
- Pętla grzewcza Stal nierdzewna
2.2 Bloki pleśni
- Specyfikacja φ16, φ23mm
- Liczba 70 par
- Całkowita długość bloku formy 70 × 56,55 = 4071,6 mm
- Typ chłodzenia Chłodzenie wodne
3.0 Maszyna do formowania
-Szablonowe chłodzenie wodą bazową
- Proces żeliwny materiału szablonu
- Transmisja typu toru transmisji
- Długość zamknięcia formy 1310 mm
- Koło ślimakowe zwalniania, skrzynka zwalniająca ślimacznica 1 zestaw
Zestaw zwalniania koła zębatego 1
- Max.Prędkość 21 m / min
- Konwersja częstotliwości silnika 3kw mocy napędu
- Wpływ typu liczenia mierników
4.0 Auto Maszyna do nawijania
- Silnik napędowy
- Płyta nawijająca wewnętrzna 220 * zewnętrzna 600 * szerokość 260 mm
- Max.długość 50 m / r
5.0 PLC System sterowania
- Części elektryczne używają Siemens
- PLC Siemens
