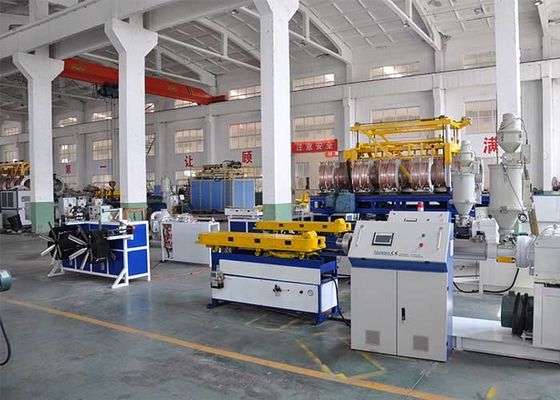

50mm 63mm Jednościenna linia do produkcji rur falistych Pojedyncza śruba

50mm 63mm Jednościenna linia do produkcji rur falistych Pojedyncza śruba



Funkcja



● Tuleja kalibracyjna wykonana jest ze stopu aluminium, a powierzchnia jest odporna na zużycie.Kształt fali rury można obliczyć za pomocą specjalnego oprogramowania, a sztywność obwodową można uzyskać przy tej samej masie.
● Woda chłodząca jest wtryskiwana zarówno do sekcji formowania, jak i powrotu (takie modele dostępne na rynku są chłodzone powietrzem i nie zawierają wody).
● Formierka ma specjalną konstrukcję, która skutecznie zmniejsza przemieszczanie się rury (z ochroną patentową).
● Formierka ma specjalną konstrukcję, która skutecznie hamuje wypaczanie i zapewnia, że ​​moduł nie będzie się odkształcał (z ochroną patentową).



Lista linii produkcyjnych

Nie.	Nazwa i model		Ilość
01	Wytłaczarka jednoślimakowa SJ90x30		1 zestaw
02	Formy	Blok formy głowicy matrycy 50 mm	7 zestawów
		Blok formy głowicy matrycy 63 mm
		Blok formy głowicy matrycy 75 mm
		Blok formy głowicy matrycy 90 mm
		Blok formy głowicy matrycy 110 mm
		Blok formy głowicy matrycy 160 mm
		Blok formy głowicy matrycy 200 mm
03	Maszyna do formowania SBCJ-200		1 zestaw
04	Maszyna do cięcia STG-200		1 zestaw
05	Wspornik przewracający		1 zestaw
06	System sterowania PLC		1 zestaw

Szczegółowe informacje techniczne

1.0 Wytłaczarka jednoślimakowa SJ90x30

--Śruba baryłkowa Twardość śruby HV>740

--Materiał 38CrMoAlA Twardość lufy HV>940

--Obsługa azotowania

--Głębokość azotowania beczki 0,4-0,7 mm

--Głębokość azotowania śrubowego 0,3-0,6 mm

--Średnica śruby 90mm

--L:D 30︰1

Ogrzewanie i chłodzenie

--Beczkowa strefa grzewcza 5 stref x 4,5kW

--Strefa chłodzenia beczki 5 stref x 0,18kW

--Moc ogrzewania beczki 23kW

Napędowy

-- Silnik prądu zmiennego 150-1500 obr./min 75 kW

--PrzetwornikFudżi

-Jazda przekładnią koła

--Materiał przekładni 20CrMnTi

-Przekładnia zębata typu Helical

--Maks.Wydajność 260kg/godz

1.1 System automatycznego podawania

--Suszarka automatyczna 1szt

--Materiał Auto-Loader 1szt

2.0 Formy

2.1 Głowica matrycy

--Specyfikacja: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Spirala struktury matrycy

--Materiał 40 Cr azotowanie i hartowanie

2.2 Blok formy

--Materiał Wysokiej jakości stop aluminium

--Ilość 35 par

-Typ chłodzenia Chłodzenie powietrzem

3.0 Maszyna do formowania SBCJ-200

--Długość łańcucha modułu 4620 mm

--Ilość modułu 35 par (forma aluminiowa)

--Inwerter 1szt

-- Górny i dolny silnik napędowy w fazie 3,7 kW

-Tryb chłodzenia Chłodzenie powietrzem

--Ciśnienie kanałów chłodzących modułu 1,8MPa

--Centralna wysokość (mm) 1050mm (regulowana)

--Moduł Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Auto — układ smarowania 1 zestawy

-- Temperatura wody chłodzącej 8-20 ℃

--Maks.Zużycie wody 1,5 m3/h

--Maks.Regulacja pozioma ±50 mm

--Maks.Regulacja pionowa 100 mm

--Waga maszyny 3000kg

4.0 Maszyna do cięcia STG-200

--Średnica rury ID Φ50-Φ200mm

--Zaciskanie „połowy” zacisku za pomocą cylindra

--Zacisk pneumatyczny

--Cięcie na stałą długość: Maszyna formująca liczy długość rury i podaje kolejność cięcia.

5.0 Wspornik obrotowy

--Długość 6000mm

6.0 Sterowanie PLCSystem

--Kontrola temperatury

--Stycznik (Siemens)

--Angielskie menu

-Interfejs człowiek-maszyna 10.4 1 zestaw (Siemens)

-System PLC nowej generacji 1 zestaw (Siemens)

--Ekran dotykowy, dialog człowiek-maszyna
