Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SD Huasu Brand |
Orzecznictwo: | CE, ISO9001:2008, UL, QS, GMP |
Numer modelu: | SD HUASU |
Minimalne zamówienie: | 1 zestaw |
---|---|
Szczegóły pakowania: | Standardowe opakowanie |
Czas dostawy: | 30 dni roboczych |
Zasady płatności: | T / T |
Możliwość Supply: | 50 zestawów / miesiąc |
wytłaczarka jednoślimakowa: | SJ30 × 25 | Pleśnie: | 1 zestaw |
---|---|---|---|
Zbiornik do chłodzenia wodą do kalibracji próżniowej: | SGZL-63 | Zbiornik na wodę natryskową: | SGPL-63 |
Maszyna do odciągania: | SDQ - 63 | Maszyna do cięcia: | SGQG-63 |
High Light: | Linia do wytłaczania rur z gwintem HDPE,linia do wytłaczania rur HDPE 20 mm,linia do wytłaczania rur HDPE 220 kg / H |
Informacje ogólne
Średnica (mm) | 20 | 25 | 32 | 40 | 50 | 63 |
Klasa ciśnienia |
Lokalizacja | Warsztat |
Zasilacz | Brak strefy niebezpiecznej, brak strefy wyłączania zasilania |
Stopień wilgotności | ≤95% |
Temperatura | 0-36 ℃ |
Moc | 380 V x 50 Hz x 3 fazy (zgodnie z wymaganiami klienta) |
Całkowita moc | 140 kW, zużycie energii wynosi około 85 kW |
Woda chłodząca | Recykling wody.≤20 ℃, ≥ 0,3 MPa, ~ 15 m3 / h |
Skompresowane powietrze | 0,3 m3 / min, > 1,2 MPa |
Wymiar konspektu | 42 m × 2,2 m × 2,5 m |
Wytłaczarka | Silnik | Maks.Wynik | Uwaga |
SJ65 / 33 | 75kw | 220 kg / godz | Wytłaczanie na rurę |
SJ30 / 25 | 2,2 kW | 10kg / godz | Wytłaczanie na znak |
1. Wydajność wyjściowa zależy od materiałów i warunków pracy.
2. Prędkość linii: zgodnie z grubością, standardem rury i warunkami pracy.
3. Kierunek operacji: od prawej do lewej.
4. Kolor linii: kolor standardowy HUASU.
5. Zastrzega sobie prawo do poprawiania specyfikacji linii, jeżeli w przyszłości nastąpią jakiekolwiek zmiany Klient nie zostanie o tym poinformowany.
Szczegółowe informacje techniczne
Nie | Nazwa | Model | Ilość | Uwaga |
1.0 | Wytłaczarka jednoślimakowa | SJ65 × 33 | 1 zestaw | Wytłaczanie na rurę |
Wytłaczarka jednoślimakowa | SJ30 × 25 | 1 zestaw | Wytłaczanie na znak | |
2.0 | Pleśnie | 1 zestaw | ||
3.0
|
Zbiornik do chłodzenia wodą do kalibracji próżniowej | SGZL-63 | 1 zestaw | 3000mm |
Zbiornik do chłodzenia wodą do kalibracji próżniowej | SGZL-63 | 1 zestaw | 6000mm | |
4.0 | Zbiornik na wodę natryskową | SGPL-63 | 2 zestawy | |
5.0 | Maszyna do odciągania | SDQ - 63 | 1 zestaw | |
6.0 | Maszyna do cięcia | SGQG-63 | 1 zestaw | |
7.0 | Obrócić wspornik | 1 zestaw | ||
8.0 | System sterowania | 1 zestaw |
1.1 Wytłaczarka jednoślimakowa SJ30 × 25
- Twardość wkrętów HV> 740
- Twardość lufy lufy HV> 940
- Materiał 38CrMoALA, obróbka podczas azotowania
- Głębokość azotowania lufy 0,5 ~ 0,7 mm
- Głębokość azotowania śrubowego 0,4 ~ 0,6 mm
- Szczelinowa beczka z wymuszonym karmieniem chłodzonym wodą
- Średnica śruby 30 mm
- Dł .: D 25: 1
Ogrzewanie i chłodzenie
- Beczkowa strefa grzewcza 3 strefy × 1 kW
- Moc lufy 3kw
Napędowy
- Silnik prądu przemiennego 2,2 kW
- Reduktor Planetarny reduktor cykloidalny
- Materiał leja Lej ze stali nierdzewnej
2.0 Pleśnie
--Specyfikacja -20-63mm
- Konstrukcja Konstrukcja podzielona na spirale
--Materiał 40 Cr Obróbka kucia i odpuszczania
- Metoda ogrzewania Pierścień grzejny ze stali nierdzewnej
- Moc grzewcza 12kW
2.1 Umierać/Rdzeń/ Rozmiar rękawa
- Rękaw do zaklejania folii wodnej
- Materiał miedź
- Specyfikacja Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

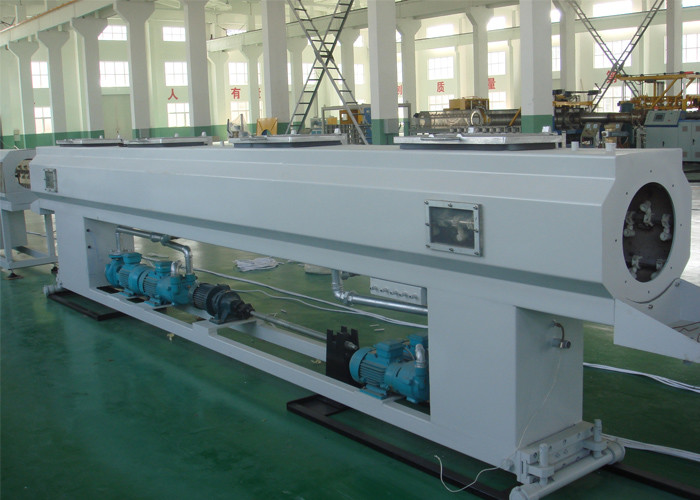

3.0 Próżnia kalibracja water doooling SGZL-63
- Odpowiedni zakres rur Φ20-63mm
- Materiał obudowy ze stali nierdzewnej w sprayu
- Długość skrzynki próżniowej 3000 mm
- Pompa próżniowa 3KW
-Pompa wodna 2,2 kW
- Maksymalne podciśnienie -0,06 MPa
- Filtr ze stali nierdzewnej
- Rura natryskowa 4 szt. Ze stali nierdzewnej
- Dysza ABS
- Automatyczny system kontroli temperatury i poziomu wody
-Elektryczny wiszący typ skrzynki sterowniczej
-Trójwymiarowa regulowana szafka
- Ruch do przodu i do tyłu silnik 0,75 kW
-Wysokość, poziome sterowanie ręczne
- Odległość ruchu do przodu i do tyłu pudełka 900 mm
- Lewa i prawa odległość regulacji skrzynki ± 50 mm
- Odległość regulacji w górę iw dół skrzynki ± 50 mm
- Uziemienie kwadratowej rury stalowej z malowaniem
3.1 Kalibracja próżniowa chłodzenie wodne SGZL-63
- Odpowiedni zakres rur Φ20-63mm
- Materiał obudowy ze stali nierdzewnej w sprayu
- Długość skrzynki próżniowej 6000 mm
- Pompa próżniowa 4KW
- Pompa wodna 4KW
- Maksymalne podciśnienie -0,06 MPa
- Filtr ze stali nierdzewnej
- Rura natryskowa 4 szt. Ze stali nierdzewnej
- Dysza ABS
- Automatyczny system kontroli temperatury i poziomu wody
-Elektryczny wiszący typ skrzynki sterowniczej
- Wysokość szafki można regulować od lewej do prawej
- Odległość regulacji w górę iw dół skrzynki ± 50 mm
4.0 Zbiornik na wodę natryskową SGPL-63
- Korpus zbiornika ze stali nierdzewnej
- Pompa wodna 4KW
- Długość 6000 mm
- Rura rozpylająca 4 sztuki ze stali nierdzewnej
- Dysza ABS
--Z możliwością dostosowania wysokości
- Odległość regulacji w górę iw dół skrzynki ± 50 mm

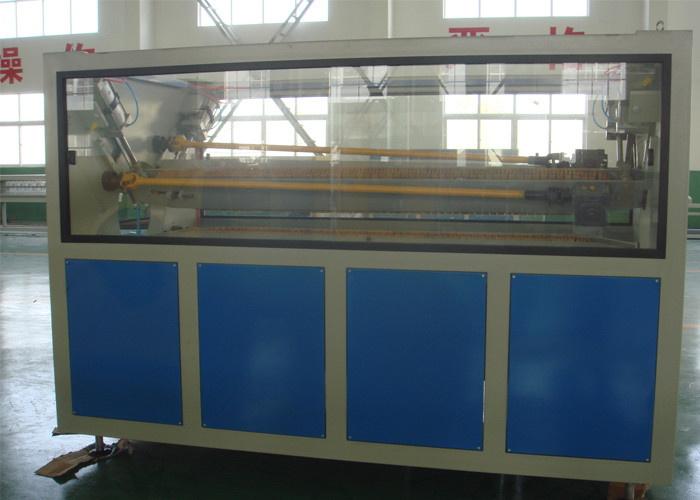

5.0 Maszyna do odciągania SDQ-63
- Wpisz dwa stopnie
-Gumowy materiał blokowy miękki, elastyczny blok gumowy w kształcie litery V.
- Rura zaciskowa jest pneumatyczna
- Długość rury zaciskowej 2200 mm
-Regulacja prędkości konwersji częstotliwości 3kW mocy silnika napędowego
--Naprężenie odrywające (maks.).3KN
- Prędkość holowania 3-30 m / min

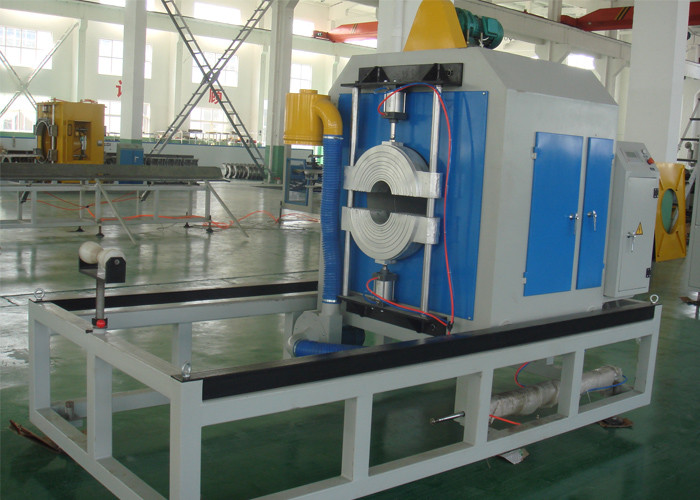

6.0 Maszyna do cięcia SGQG-63
- Zakres stosowania Φ20 ~ Φ63 mm
- Metoda mocowania Docisk pneumatyczny
- Ostrze ze stopu materiału ostrza
- Cięcie w formie cięcia okrągłego
- Robocza prędkość liniowa 0,3-5 M / min
- Efektywna długość skoku 1500 mm
- Moc silnika rewolucji 1,1 kW
7.0 Obrócić wspornik STF-6000
- Długość rury rozładunkowej 6000 mm
- Polerowanie ze stali nierdzewnej z materiału klapowego
- Sterowanie pneumatyczne, automatyczne przewracanie ze stałą długością
8.0 System sterowania
- kontrola temperatury Omron
- Falownik ABB
- Stycznik Siemens
