Chłodzenie wentylatorem Wytłaczarka do rur Hdpe Linia do wytłaczania rur DWC

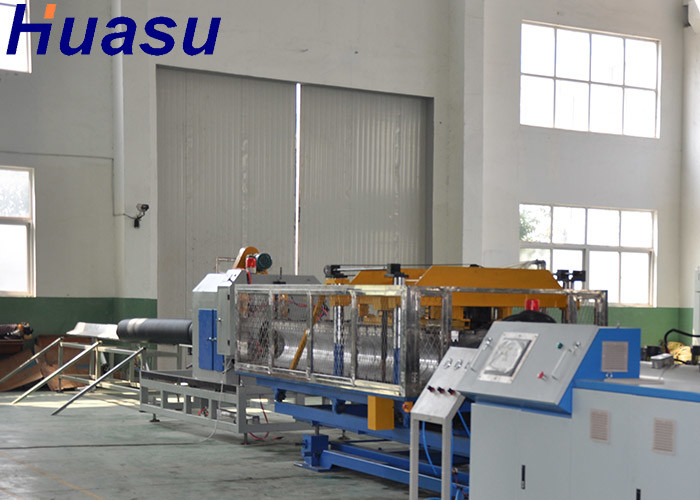

Linia do wytłaczania rur falistych z podwójną ścianką z wentylatorem

maszyna do wytłaczania rur falistych może wytwarzać rurę falistą o średnicy zewnętrznej od 9 mm do 1200 mm, która jest szeroko stosowana jako osłona zabezpieczająca kable, rura do przesyłu medycznego (mała rura falista);transfer gazu, transfer wody (duża rura falista) itp.

maszyna do rur falistych składa się z:

1. wytłaczarka
w zależności od materiału, można zastosować stożkową wytłaczarkę dwuślimakową do materiału PVC, wytłaczarkę jednoślimakową do materiału PE / PP.

również model wytłaczarki wybierz zgodnie z rozmiarem rury i konstrukcją formy.na przykład rura falista PE od 9 mm do 25 mm, wybierz wytłaczarkę jednoślimakową SJ65/30 do projektowania o dużej prędkości lub wytłaczarkę jednoślimakową SJ55/30 do konstrukcji o normalnej prędkości.

I wytłaczarka QTY wybiera się zgodnie z projektem rury, jednościenna rura falista wykorzystuje jedną wytłaczarkę, dwuścienna rura falista wymaga 2 zestawów wytłaczarki.takie jak jednościenna maszyna do produkcji rur falistych PE 160 mm wybierz wytłaczarkę jednoślimakową SJ75/33, typ podwójnej ściany wymaga wyboru wytłaczarki jednoślimakowej SJ75/33 + wytłaczarki jednoślimakowej SJ65/33.a także stożkowa wytłaczarka dwuślimakowa SJZ45/90 do wytłaczania małych rur jednościennych z PVC.

zgodnie z wymaganiami klienta, nasza wytłaczarka może być sterowana produkcją przez SIEMENS PLC, z SMATAC HMI.

2, matryca do wytłaczania rur + matryca do formowania rury falistej;
Matryca do wytłaczania rur ma tę samą funkcję, co zwykłe matryce do rur o litej ściance, dzięki czemu stopiony plastik ma okrągły kształt, a grubość ścianki jest cieńsza niż rura o litej ścianie.
Ale ma to różnicę, ponieważ grubość ścianki jest bardzo cienka, więc zostanie nadmuchany powietrzem podczas przechodzenia do matrycy formującej, w przypadku bardzo złego kształtowania i zaklejania.to trudna część sterowania, ale bułka z masłem dla naszego doświadczonego inżyniera.

matryca do formowania rur falistych zwykle wykonana z aluminium / stopu aluminium, w zależności od rozmiaru rury i typu maszyny do formowania, ma inną konstrukcję do ustawiania na maszynie do formowania, a także inny rodzaj chłodzenia w zależności od projektu prędkości linii.normalna prędkość produkcyjna, chłodzenie wentylatorem, wysoka prędkość produkcyjna, chłodzenie wodne.

Nasza zaprojektowana matryca formująca może wykonywać kielichowanie on-line, co jest bardziej wydajne w przypadku łączenia rur.

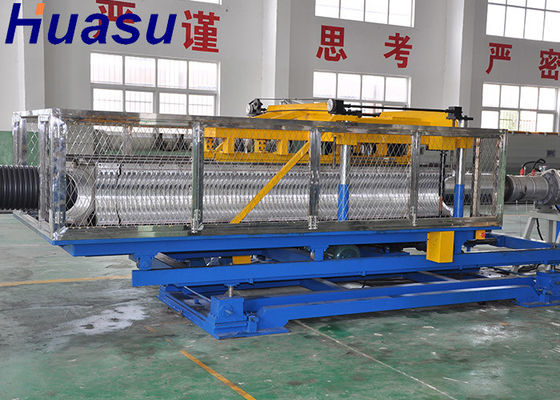

3, maszyna do formowania
maszyna do formowania służąca do ustawiania matrycy formującej i zapewnienia ciągłej pracy matrycy.

4, maszyna do cięcia + układarka lub maszyna do nawijania
zwykle w przypadku małych rozmiarów (9 mm do 110 mm) rury falistej wyposażonej w maszynę do nawijania, nawijarkę jednotarczową, nawijarkę dwutarczową, oba są w porządku.dla dużych prędkości sugerować podwójną tarczę poszerzającą.
podobnie jak przewody rurowe 75 mm, 90 mm, 110 mm, które można ciąć na krótkie długości, takie jak 9 m, 6 m itp., Następnie należy wykonać quip z maszyną do cięcia + układarką, ponieważ częstotliwość cięcia jest wyższa niż typ nawijania.
